 步进电机控制器 >> 雕刻机控制器卡 >> 并口接口卡带TB6560 5轴(3轴自带2轴可扩展):MACH\雕刻机专用
电子编号:
62994616
电子名称:

并口接口卡带TB6560 5轴(3轴自带2轴可扩展):MACH\雕刻机专用

规  格:
电子售价:
零售:¥0.0 批发:¥235.00
产品类别:
步进电机控制器
    产 品 说 明



并口接口卡带TB6560 5轴控制卡(经济型)

并口线请客户另拍哦。

一、概述(本控制卡上面有3路驱动,还可以外扩2路驱动,接口已经做好,方便客户连接。)

1、输入、输出全部采用光耦隔离,最大程度上保护您的电脑,隔离干扰,让设备工作更稳定。

2、步进电机脉冲方向信号采用6N137高速光耦隔离,保证在苛刻的工作频率下波形完整,不失步。

3、加入DC-DC隔离电源,隔离更彻底,实现完全电气隔离。

4、集成了手控接口、维宏卡接口、电脑MACH并口接口。

5、自动半流功能,不需要电机工作时自动半流,减少发热和功耗。

6、可扩展第45轴,在有需要时可外接第四第五轴驱动器。

7、多种细分选择:11/21/81/16

8、驱动电流0.5A3A连续可调。

9、带主轴继电器控制,在运行中自动控制主轴启停。5路光耦隔离的光电开关信号

输入端。可以让MACH获取到外部的开关信号。

10、采用插拔式接线端子,接线更方便。

二、电气特性
1
、电源要求:电压12V32V电流8A
直流电源
2、相电流最大
3 A
3、细分模式:11/21/81/16

三、接线介绍

1、五路输入端接法:

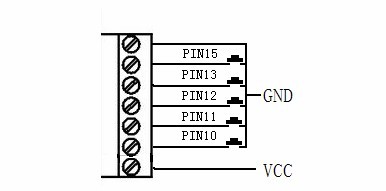

用户可外接限位开关、对刀、急停信号等!

接线方式如下:内部限流电阻默认3.3KVCC推荐为24V

2、扩展第4轴和第5轴的接线,可采用共阴或共阳接法:

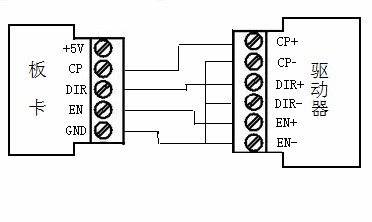

、共阳极接法:分别将驱动器的CP+U/D+EN+连接到板卡扩展轴接口的+5VCPDIREN信号分别接驱动器的CP-DIR-EN-,接线示意图如下:



、共阴极接法:分别9将驱动器的CP-U/D-EN-连接到板卡的扩展轴地端;CPDIREN信号分别接驱动器的CP+DIR+EN+,接线示意图如下



注:EN端可不接,EN有效时电机转子处于自由状态(脱机状态),不接受脉冲触发,这时可以手动转动电机转轴,做适合您的调节。手动调节完成后,再将EN设为无效状态,以继续自动控制。



3、板卡可选择通过并口用MACH软件控制,或者维宏卡控制(注:不可同时控制),也可以采用手持器控制,当接入手持器后,并口MACH和维宏卡都将失去对板卡的控制,此时由手持器控制设备。



四、细分设定

   细分数是以驱动板上的拨盘开关选择设定的,根据细分选择表的数据设定,注意应该在断电情况下设定。细分后步进电机步距角按下列方法计算:步距角=电机固有步距角/细分数。如:一台固有步距角为1.8°的步进电机在16细分下步距角为1.8°/16=0.1125°



驱动板拨码开关上的12编号分别对应M1M2

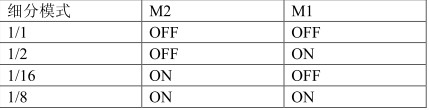

细分选择详细数据表



五、电流设定



Io100%=VREF*1/5*1/RsRsNFA(B)外接检测电阻。

本驱动板选择的检测电阻为0.22Ω

Io=VREF/1.1

VREF可在驱动器运行时在图示地方测出!

本驱动板可调电流范围为0.5A~3A

   六、MACH并口定义

板卡MACH接口采用的是25针并口公头。

我们已经做好设置文件,用户将设置文件拷贝mach软件安装目录下即可,在这方面有疑问的请登陆bbs.hymcu.com论坛——步进电机专栏提出!

具体针脚定义如下:



引脚功能详细表:



并口针脚

功能定义

1

X轴脉冲

2

X轴方向

3

Y轴脉冲

4

Y轴方向

5

Z轴脉冲

6

Z轴方向

7

A轴脉冲

8

A轴方向

9

B轴脉冲

10

输入1

11

输入2

12

输入3

13

输入4

14

B轴方向

15

输入5

16

主轴继电器

17

使能

18-25



六、安装尺寸

160mm*190mm



特别提醒:本控制卡与本店另一款同样3A的3轴可扩展至5轴的控制卡的区别是,本控制卡是个经济型的,控制的3路驱动器的细分到16,而另一款达到128.电流噪声、低功耗方面比另一款相对而言差一点点,但TB6560作为驱动器的芯片,已经非常成熟,所以功能完全没有问题。

同时,若客户对于驱动电流方面,需要类似这个控制卡的4A-6A的输出电流,可以跟我们进行联系,我们可以根据客户的需求量进行定制。联系电话:0798-8331153.

,
