 步进电机驱动器 >> 盒式步进电机驱动器 >> 57步进电机驱动器HYQD30-0057,4A,42VDC,64细分
电子编号:
6211025616
电子名称:

57步进电机驱动器HYQD30-0057,4A,42VDC,64细分

规  格:
电子售价:
零售:¥0.0 批发:¥138.00
产品类别:
步进电机驱动器
    产 品 说 明

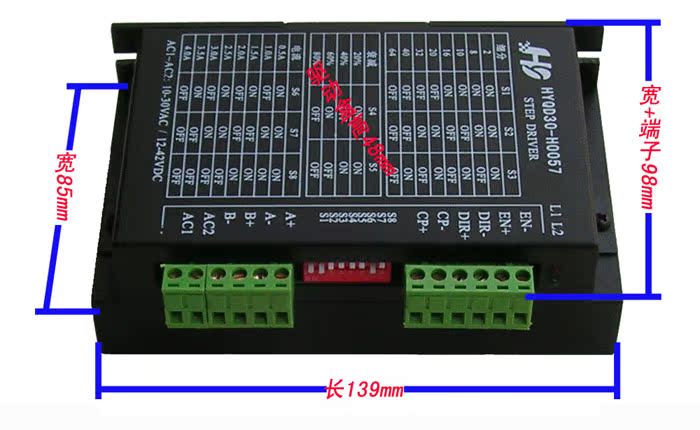

驱动器尺寸如图所示:

 温馨提醒:驱动器的资料可以从我们珩源电子论坛上进行下载,同时,有任何问题可以电话咨询:0798-8331153.

简介

HYQD30-H0057是一款专业的两相步进电机驱动器,可实现多细分模式正反转精确控制。具有过温保护,过流保护功能。通过3位拨码开关选择8档细分控制(28101620324064 ),通过3位拨码开关选择6档电流控制(0.5A1A1.5A2A2.5A3A3.5A4A)。适合驱动42、57、小型86两相、四相混合式步进电机。



产品特点



※ 电源适应交流和直流

电流由拨码开关选择

※ 接口采用高速光耦隔离

八种细分可调

※ 自动半流

※ 抗高频干扰能力强

※ 最高耐压DC 50V



输入输出端说明



3.1、信号输入端

CP+:脉冲信号输入正端。

CP-:脉冲信号输入负端。

DIR+:电机正、反转控制正端。

DIR-:电机正、反转控制负端。

EN+:电机脱机控制正端。

EN-:电机脱机控制负端。

3.2、电机绕组连接

A+:连接电机绕组A+相。

A-:连接电机绕组A-相。

B+:连接电机绕组B+相。

B-:连接电机绕组B-相。

3.3、工作电源的连接

AC1~AC2接电源:范围在AC12-30VDC15-42V,不可超过此范围,否则驱动器可能无法正常工作,甚至损坏驱动器。

为保证最佳工作状态,推荐直流电源电压24-36V,交流电源电压18-30V。



 注意:接线时请断开电源,电机接线需注意不要错相,相内相间短路,以免损坏驱动器。



常见问题解答



1、问:初次使用该步进驱动器,如何能尽快上手?

答:正确接好电源和电机后,只接脉冲信号(先将频率设置为1K以内),细分设置为16,方向和脱机悬空,此时加电后电机默认正转。运行无误后再依次测试加速(提高频率)、方向、细分和脱机等功能。

2、问:控制信号高于5V,一定要加串联电阻吗?

答:是的,否则有可能烧毁驱动器控制接口的电路。

3、问:接线后电源指示灯亮,但电机不转,是什么原因?

答:如果接线正确,但仍然不转,说明控制部分驱动能力不够,这种情况多出现在用单片机的io口直接控制方式。请确保控制接口有5mA的驱动能力

4、问:如何判断步进电机四条线的定义?

答:将电机的任意两条线接在一起,此时用手拧电机转子有阻力,则这两条线是同一相,可接在驱动器A+A-;另外两条线短接仍然有阻力,则将这两条线接在B+B-

5、问:电机的正反转情况与应实际达到的相反?

答:只需要把电机其中一相的两根线互换接入即可。

6、问:想在此驱动器上加些功能或订做新产品开发,是否可以?

答:可以,请联系我公司。

使用说明下载地址,复制到浏览器地址栏即可: http://bbs.hymcu.com/attachment.php?aid=OTY3fGY3ZmMxY2NifDEzMjExNjI1MTl8YTZjYWZ2L21SSzZVMzY2SlBHMmN4NjVsU1Q2NmFKY2tRenpGQ09EK25CZXVyNk0%3D

,

  • 上一个产品: 57,42步进电机驱动器HYQD40-H5742(3A,30VDC,128细分)
  • 下一个产品: 86步进电机驱动器M860H,7A输出,256细分,DC24-70V  AC20-50v
  • 返回上级产品
  • 点击数:845  录入时间:2013/6/29 【打印此页】 【返回
