 步进电机驱动器 >> 盒式步进电机驱动器 >> 57,42步进电机驱动器HYQD40-H5742(3A,30VDC,128细分)
电子编号:
62010532616
电子名称:

57,42步进电机驱动器HYQD40-H5742(3A,30VDC,128细分)

规  格:
电子售价:
零售:¥0.0 批发:¥80
产品类别:
步进电机驱动器
    产 品 说 明

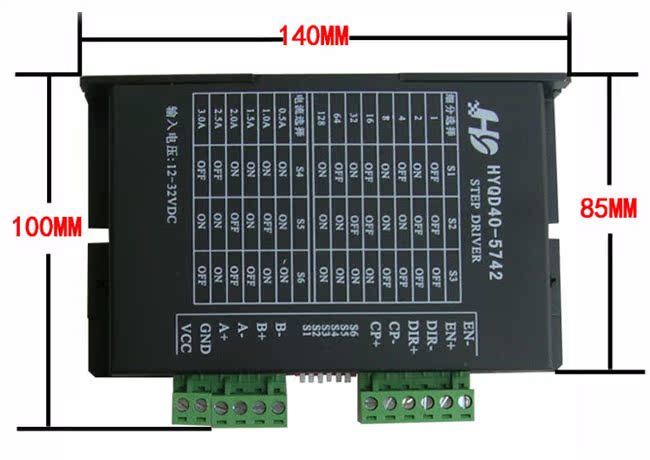

产品尺寸如图所示:

   3周年大促原价108元促销价80元,满20台还包邮(限赣,浙,沪,江,粤,皖,湘,鄂,闽),本价格不能使用信用卡付款,如果用信用卡付款需要加付1%手续费。

   温馨提醒:驱动器的资料可以从我们珩源电子论坛上进行下载,同时,有任何问题可以电话咨询:0798-8331153.

简介

HYQD40-5742是一款专业的两相步进电机驱动。可实现正反转控制,通过3位拨码开关选择8档细分控制(1,2,4,8, 16, 32, 64,128 ),通过3位拨码开关选择6档电流控制(0.5A1A1.5A1.8A2.5A,3A)。适合驱动5742型两相、四相混合式步进电机。能达到低振动、小噪声、高速度的效果驱动电机



产品特点

※ 电源具有防反接功能

电流由拨码开关选择

※ 采用高速光耦隔离

※ 高集成度高可靠性

※ 抗高频干扰能力强

※ 最高耐压DC 40V

八种细分可调

※ 自动半流



输入端接线说明

    输入信号共有三路,它们是:①步进脉冲信号CP+,CP-;②方向电平信号DIR+DIR-③脱机信号EN+EN-输入信号接口有两种接法:用户可根据需要采用共阳极接法或共阴极接法。(以下以共阳接法为例)

共阳极接法:分别将CP+DIR+EN+连接到控制系统的电源上,如果此电源是+5V则可直接接入,如果此电源大于+5V,则须外部另加限流电阻R,保证给驱动器内部光藕提供815mA的驱动电流。脉冲输入信号通过CP-接入,方向信号通过DIR-接入,使能信号通过EN-接入。如图1



                                                              图 1

注:EN端可不接,EN有效时电机转子处于自由状态(脱机状态),这时可以手动转动电机转轴,做适合您的调节。手动调节完成后,再将EN设为无效状态,以继续自动控制



关于电机接线:

两相4线,6线,8线电机接线,如图3



                            4线                            6线                             8线

                                                       3

四线直接接入;六线不接中间抽头,将两头的接起来即可(中间抽头可根据阻值确定);八线可采用并联或串联接法,并联为大电流接法。



系统接线图:

驱动器与控制器、电机、电源的接线,以共阳接法为例,如图4:



                                        图 4



注意:接线时请断开电源,电机接线需注意不要错相,相内相间短路,以免损坏驱动器。



细分数设定

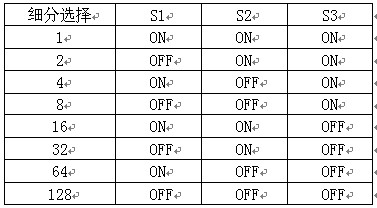

细分数是以驱动板上的拨盘开关选择设定的,根据细分选择表的数据设定(最好在断电情况下设定)。细分后步进电机步距角按下列方法计算:步距角=电机固有步距角/细分数。如:一台固有步距角为1.8°的步进电机在4细分下步距角为1.8°/4=0.45°

驱动板上拨码开关123分别对应S1S2S3





电流大小设定

本驱动板可调电流范围为0.5A~2.8A,具体数据请参考如下电流选择表。驱动板上拨码开关456分别对应S4S5S6





关于脱机功能(使能):

    打开脱机功能后,电机转子处于自由不锁定状态,可以轻松转动,此时输入脉冲信号不响应,关闭此信号后电机接受脉冲信号正常运转。



和我们联系

感谢您对我们产品的支持与信赖,如果您对我们的产品有什么建议或有疑问的,请登录我们的网站http://www.hymcu.com 或论坛http://bbs.hymcu.com 提出,也可以拨打我们的电话:0798-8331153.手机:13320088060

谢谢。

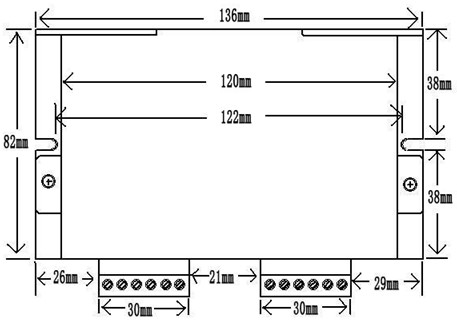

外形尺寸图





                                  上视图

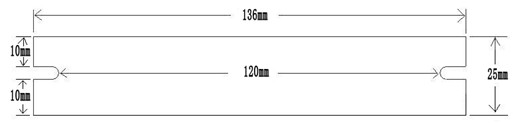

                                         背视图

使用说明下载地址,复制到浏览器地址栏即可:http://bbs.hymcu.com/attachment.php?aid=OTcxfGQxYWQzYTM3fDEzMjExNjI1MTl8YTZjYWZ2L21SSzZVMzY2SlBHMmN4NjVsU1Q2NmFKY2tRenpGQ09EK25CZXVyNk0%3D

,
