 步进电机驱动器 >> 盒式步进电机驱动器 >> 86步进电机驱动器,7A输出,256细分,70V高电压步进电机驱动器 HYQD80-H8600
电子编号:
82315125216
电子名称:

86步进电机驱动器,7A输出,256细分,70V高电压步进电机驱动器 HYQD80-H8600

规  格:
电子售价:
零售:¥0.0 批发:¥198
产品类别:
步进电机驱动器
    产 品 说 明

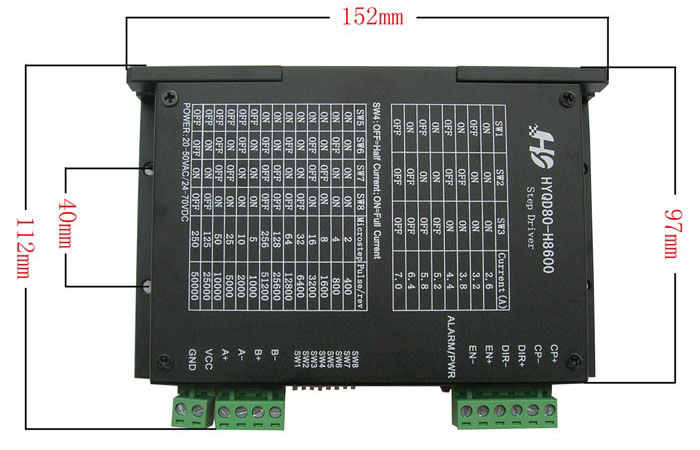

驱动器尺寸如图所示:

温馨提醒:驱动器的资料可以从我们珩源电子论坛上进行下载,同时,有任何问题可以电话咨询:0798-8331153.

一、简介
本驱动采用分立元件结构,只要不超电压和接线不错,请放心使用,二相4线,6线,8线均可使用。适合86、57系列7A以下(含7A)两相四线、六线、八线步进电机。
二、产品特色
1、 输入信号光隔离
2、0KHz斩波频率
3、双极恒流斩波方式
4、直流供电24-70V 交流20-50v
5、最大驱动电流7A/相
6、输出电流拨码开关可调
7、输入信号TTL兼容,同时可接受差分信号输入
8、静止时自动进入半流模式,减少驱动和电机发热
9、高细分:2,4,8,16,32,64,128,256. 5,10,25,50,125,250
10、高可靠性:经过长期的测试工作,保证了稳定性,功率器件选择上留有足够余量。

三 、使用环境与电气特性

使用环境
冷却方式 自然风冷
使用场合 避免金属粉尘,油雾及腐蚀性气体
温度 -15℃—— +45℃
电气特性
供电范围 DC24-70V最大80V
输出相电流 2.6A-7A
逻辑输入电流 10-20mA


四、系统接线图:
驱动器与控制器、电机、电源的接线,以共阳接法为例,如图

安装尺寸:

上视图

背视图

侧视图

,
